產品介紹

管式振動給料機是一種直線振動慣性輸送設備，主要用于塊狀、粒狀及粉狀物料的給料作業，常與振動輸送機、振動篩、帶式輸送機、斗式提升機等配套使用，用于自動配稱、定量包裝、自動控制的工藝流程中，可實現流水作業自動化，是礦山、冶金、煤炭、食品、玻璃、建材、化工、糧食等行業的給料設備。

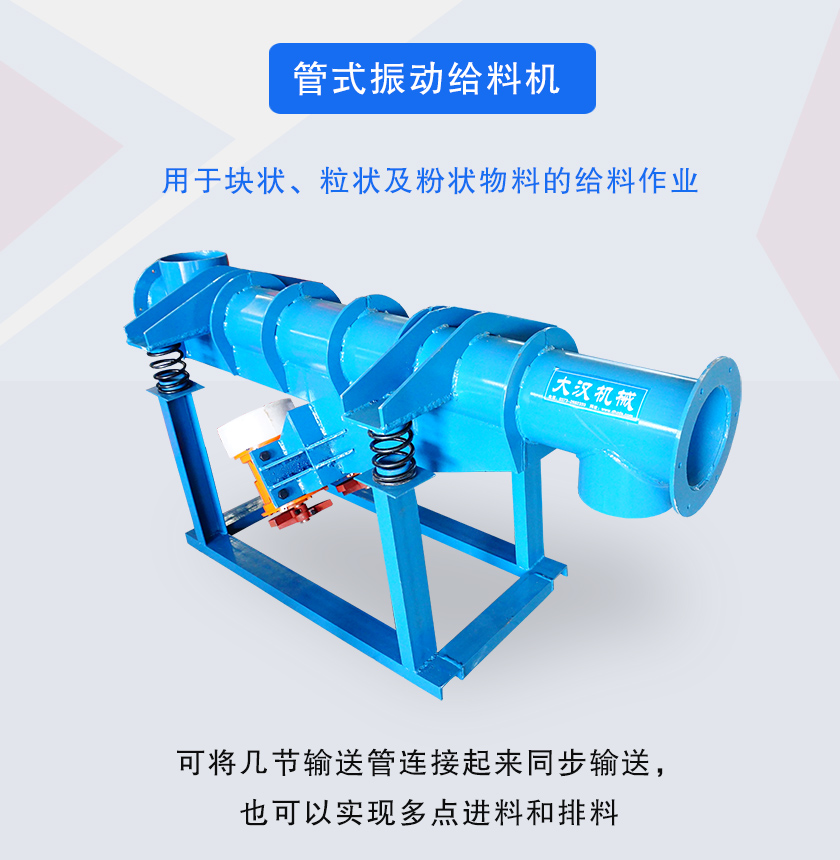

管式振動給料機可將幾節輸送管連接起來同步輸送，也可以實現多點進料和排料。

應用行業

管式振動給料機可吧塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去，在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分，振動給料機.振動喂料機廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。

突出優勢

1、結構簡單、重量輕、噪音低、工作可靠、給料能力大、安裝維護方便。

利用特制振動電機自同步原理，起動迅速、工作穩定、停車平穩。

2、物料按拋物線軌跡連續向前作跳躍運動，因此給料槽磨損較小。

3、由于可以瞬時地改變和啟閉料流，所以給料量有較高的精度。

4、機具有結構緊湊、使用及維修方便、給料連續均勻、使用壽命長等優點。

5、機使用壽命為5年，振動電機使用壽命為1年。

6、配電控裝置，實現遠程操控。

7、體內加16Mn襯板或高分子耐磨襯板，有助于保護槽體。

8、據現場空間的要求，可設計為座式或吊掛式。

細節與結構

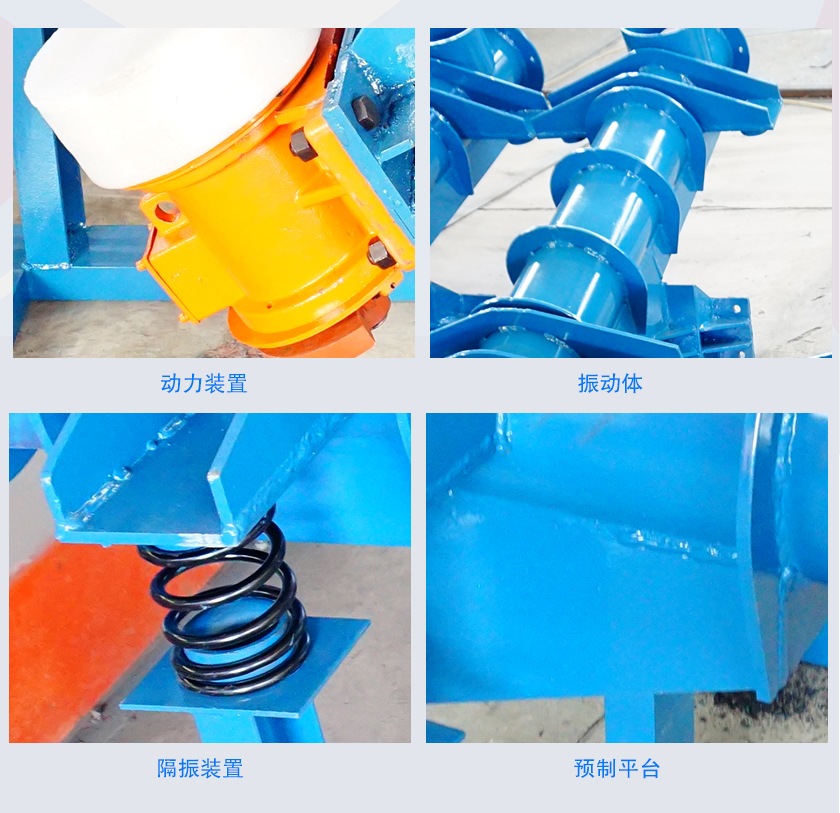

管式振動給料機主要由動力裝置、振動體、隔振裝置、承載基礎及相關配套附件等組成。

動力裝置：兩臺相同型號和規格的振動電機或激振器。

振動體：給料槽。

隔振裝置：一組隔振彈簧。

承載基礎：鋼結構支架或其他預制平臺。

工作原理

管式振動給料機啟動后，呈對稱布置的兩臺相同型號和規格的振動電機或激振器作周期性振動，從而使料槽內的物料對之一同向排料端作定向跳躍式運動，最終完成物料的輸送作業。

管式振動給料機技術參數

型號規格	輸送管直徑 (mm)	電機功率 （kW）	傾斜角度 (°)	料口直徑 (r/min)	輸送距離 (mm)
273-2000	Φ273	0.25	0～5	Φ273	2000
273-2500	Φ273	0.25	0～5	Φ273	2500
273-3000	Φ273	0.37	0～5	Φ273	3000
356-3000	φ356	0.37	0～5	φ356	3000
356-3500	φ356	0.37	0～5	φ356	3500
356-4000	φ356	0.55	0～5	φ356	4000
356-4500	φ356	0.55	0～5	φ356	4500
356-5000	φ356	0.75	0～5	φ356	5000
356-5500	φ356	0.75	0～5	φ356	5500
