斗式提升機鏈條型號有哪些？

發布時間：2021-11-03 10:55:08 作 者：大漢機械

斗式提升機鏈條分為圓環鏈條和板式鏈條兩種，本文將為大家介紹一下斗式提升機鏈條型號：

斗式提升機鏈條型號

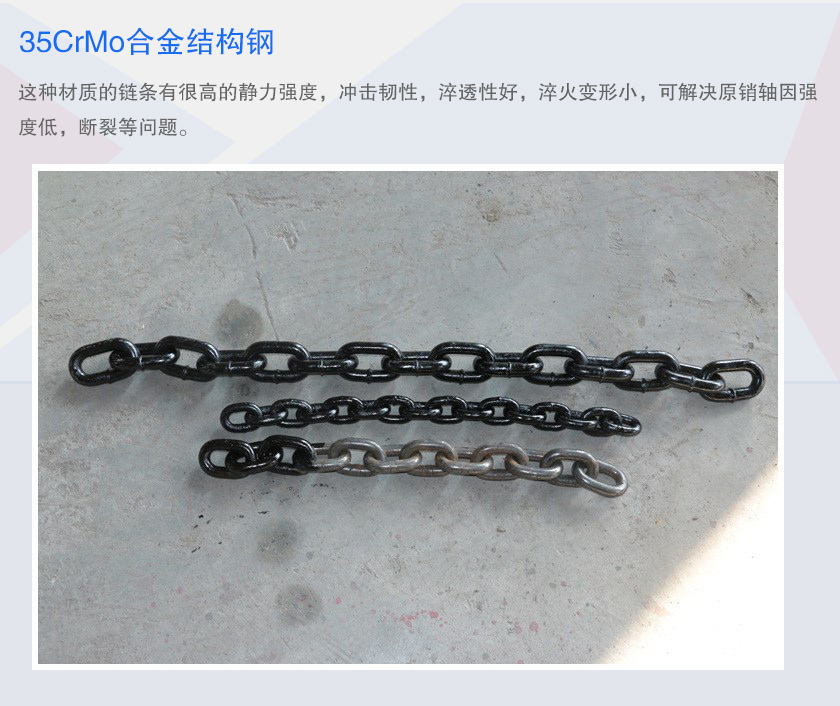

一、圓環鏈條

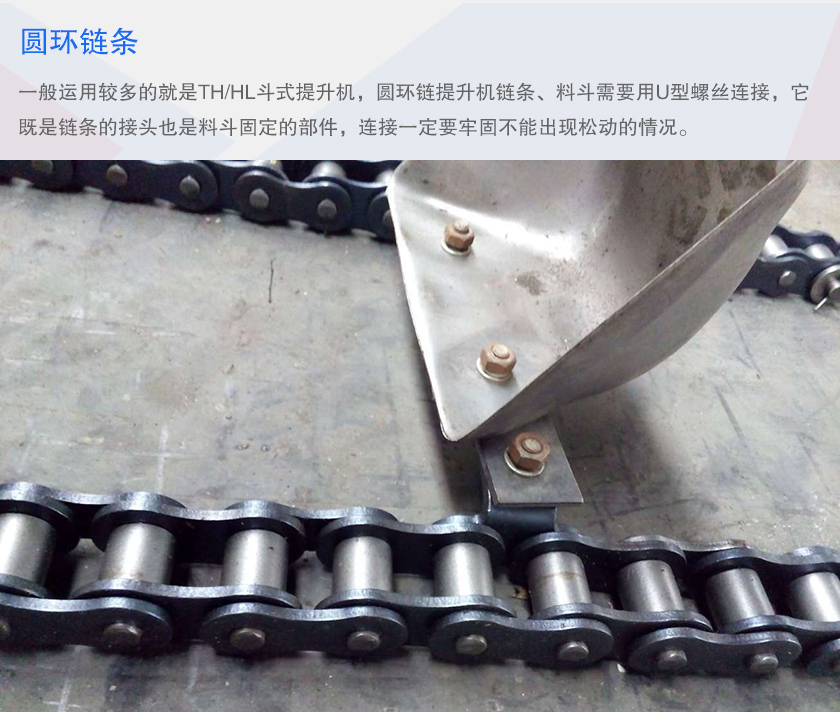

斗式提升機圓環鏈條一般運用較多的就是TH斗式提升機，圓環鏈提升機鏈條、料斗需要用U型螺絲連接，它既是鏈條的接頭也是料斗固定的部件，連接一定要牢固不能出現松動的情況。

規格	節距		寬度		標距長度
d×p	p(mm)	公差	a min	b max	5×p	公差
10×40	40	±0.5	12	34	200	±0.7
14×50	50	±0.5	17	48	250	±0.88
18×64	64	±0.6	21	60	320	±1.12
22×86	86	±0.9	26	74	430	±1.51
24×86	86	±0.9	28	79	430	±1.51
26×92	92	±0.9	30	86	460	±1.60
30×108	108	±1.0	34	98	540	±1.89
34×126	126	±1.2	38	109	630	±2.21

型號：TH160斗式提升機鏈條（Φ14）、TH250斗式提升機鏈條（Φ18）、TH315斗式提升機鏈條（Φ20）、TH400斗式提升機鏈條（Φ20）、TH500斗式提升機鏈條（Φ20）、TH630斗式提升機鏈條（Φ22）、TH800斗式提升機鏈條(Φ26)等。

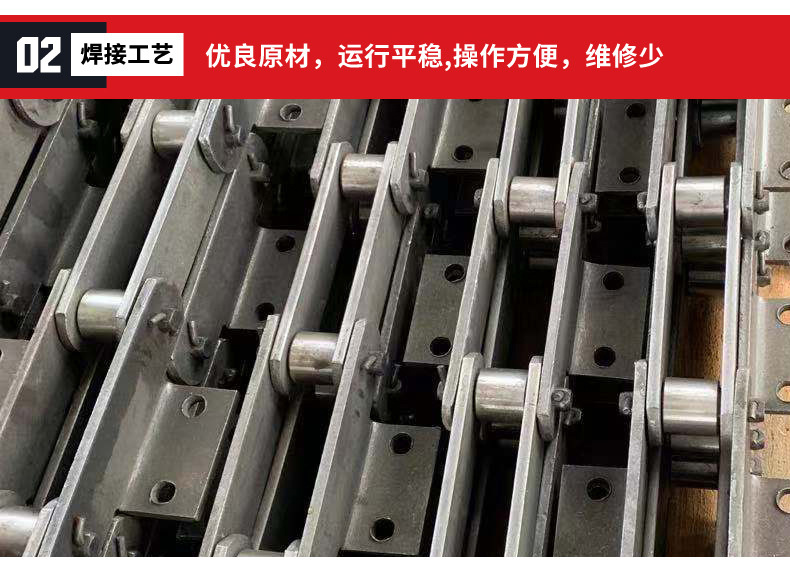

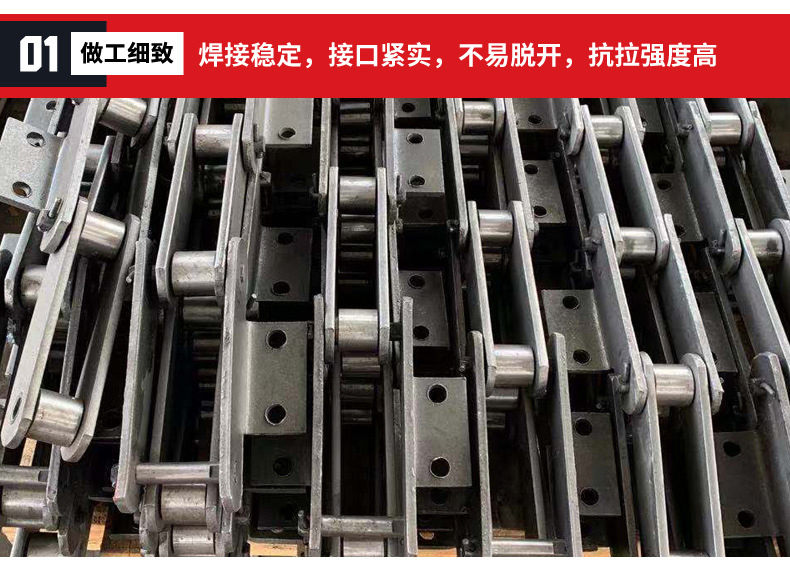

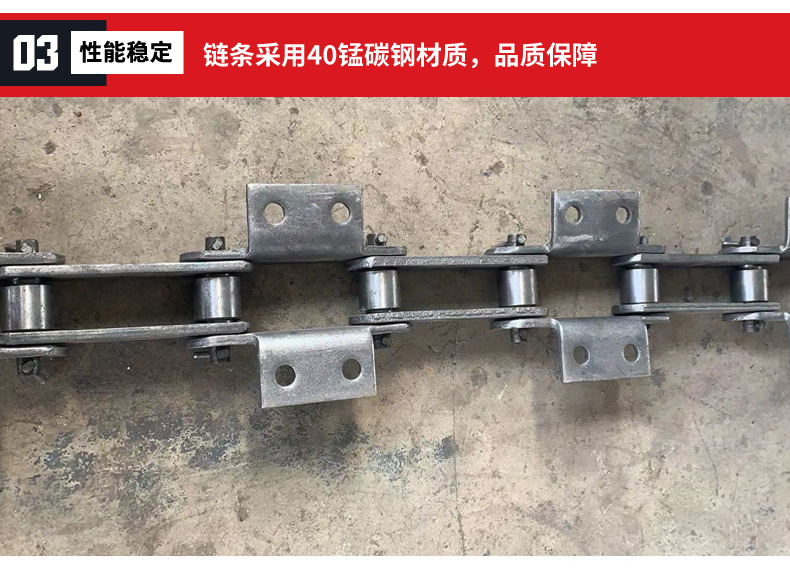

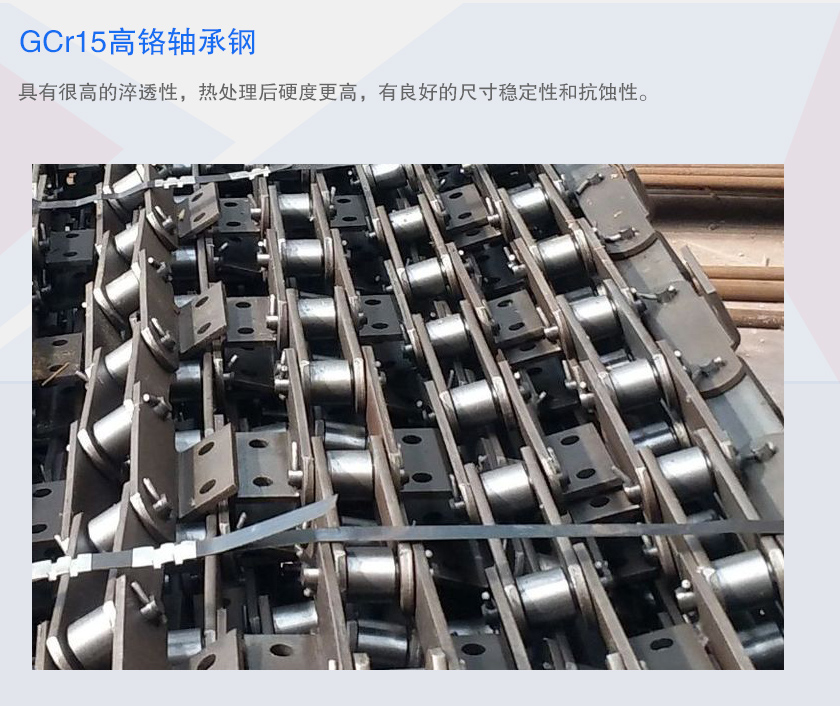

二、板式鏈條

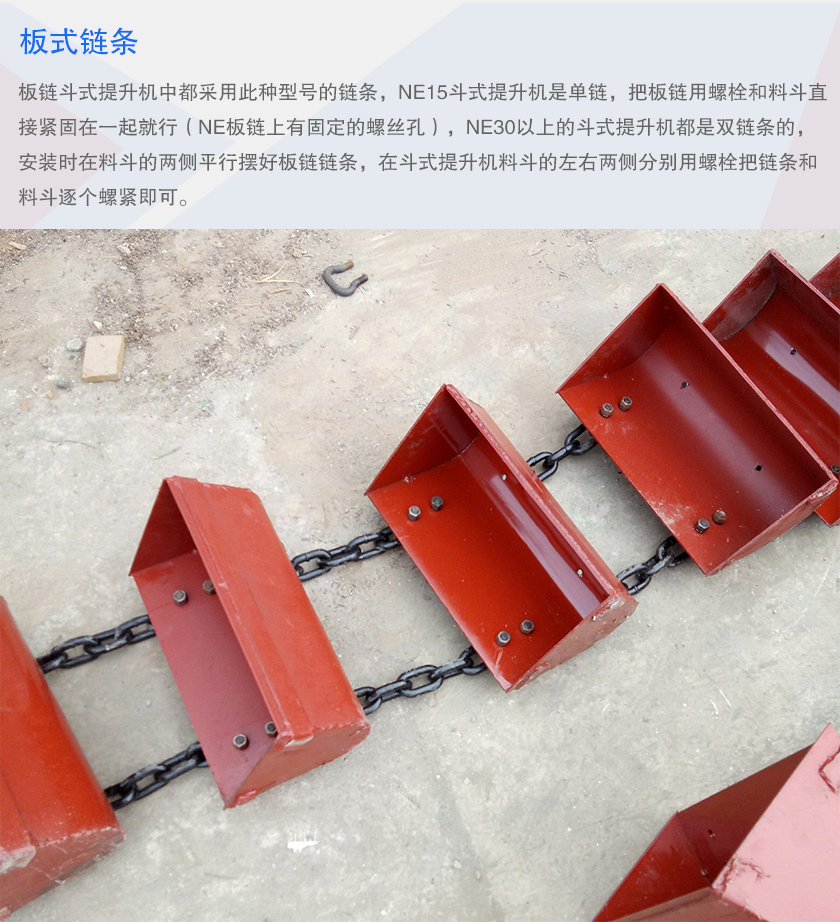

NE斗式提升機中都采用此種型號的鏈條，有NE15-NE800型號，NE15斗式提升機是單鏈，把板鏈用螺栓和料斗直接緊固在一起就行（NE板鏈上有固定的螺絲孔），NE30以上的斗式提升機都是雙鏈條的，安裝時在料斗的兩側平行擺好板鏈鏈條，在斗式提升機料斗的左右兩側分別用螺栓把鏈條和料斗逐個螺緊即可。

型號	節距	滾子直徑	銷軸直徑	銷軸長度	內節內度	鏈板	龜板寬	安裝孔	孔徑
	P	D	d	L	W	H×T	H1	L1×L2	L1
	mm
NE15	101.6	26.5	11.5	70.0	27.0	35×6		40×90	12.0
NE30	152.4	36.0	15.5	90.0	36.5	50×8		60×120	14.0
NE50	152.4	36.0	15.5	90.0	36.5	50×8	110.0	75×70	14.0
NE100	200.0	44.5	19.1	120.0	51.8	60×10	125.0	100×80	18.0
NE150	200.0	48.5	22.2	126.0	57.6	75×10	125.0	100×80	18.0
NE200	250.0	63.5	31.8	146.0	67.4	90×12	150.0	140×100	18.0
NE300	250.0	70.0	35.0	170.0	75.0	100×16	150.0	140×100	18.0
NE400	300.0	70.0	35.0	170.0	75.0	100×16	180.0	170×125	22.0
NE500	350.0	140.0	36.0	152.0	66.0	102×14	260.0	150×160	22.0
NE600	350.0	1070.0	44.0	169.0	78.0	122×16	220.0	160×160	22.0
NE800	400.0	170.0	44.0	169.0	78.0	122×16	220.0	200×160	22.0

以上是對都是提升機鏈條型號的介紹，大漢斗式提升機鏈條規格參數執行國家機械行業標準JB/T 3926.1-3926.14-1999，具體規格參數細節可在線咨詢客戶了解。
