行業應用

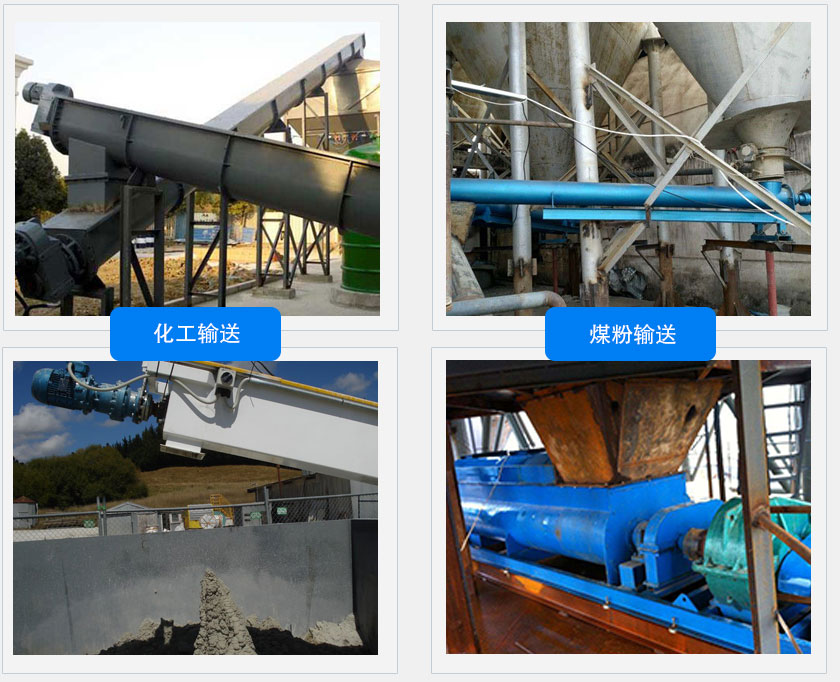

U型螺旋輸送機行業應用

U型螺旋輸送機廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業。U型螺旋輸送機適宜小范圍作業，輸送穩定，在輸送場地的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有大的優勢，可以避免輸送過程中揚塵現象的產生。

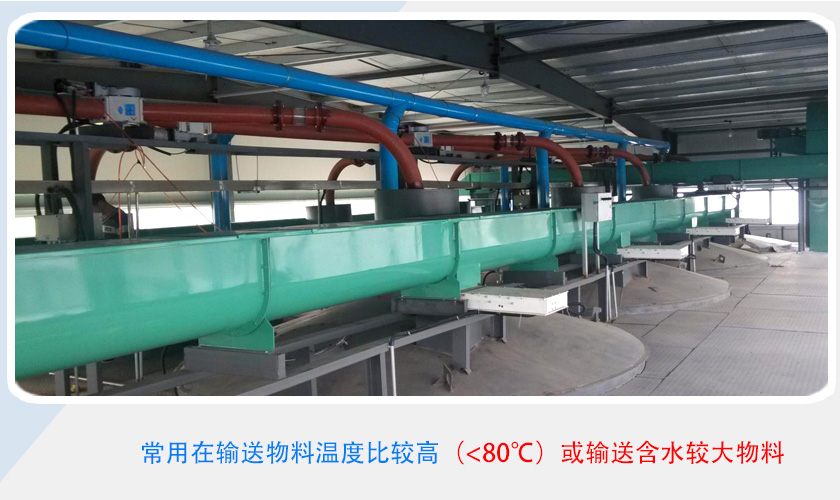

現場視頻

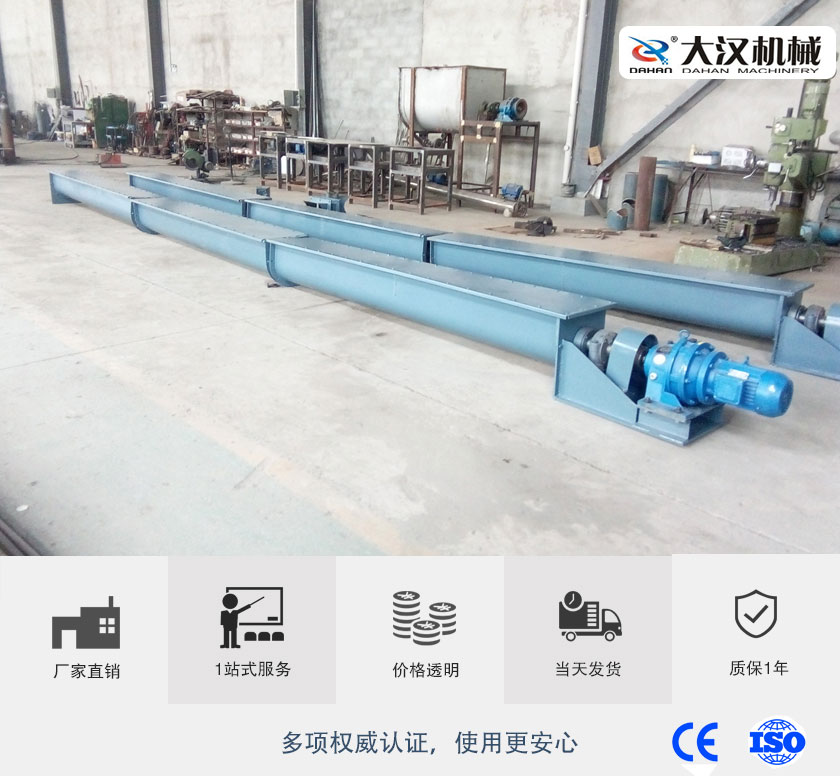

試機現場

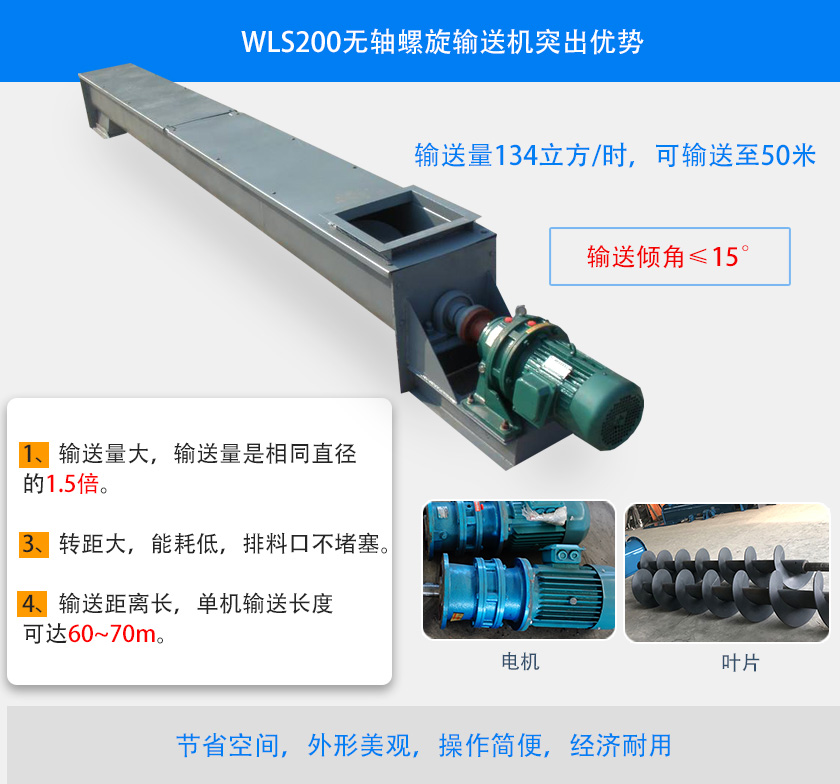

突出優勢

U型螺旋輸送機是適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型螺旋輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。

1、中間可加料，卸料，維護簡便；

2、輸送料均勻、不易卡料，輸送量達134m3/h；

3、密封蓋可拆卸、安裝維修方便、故障率低；

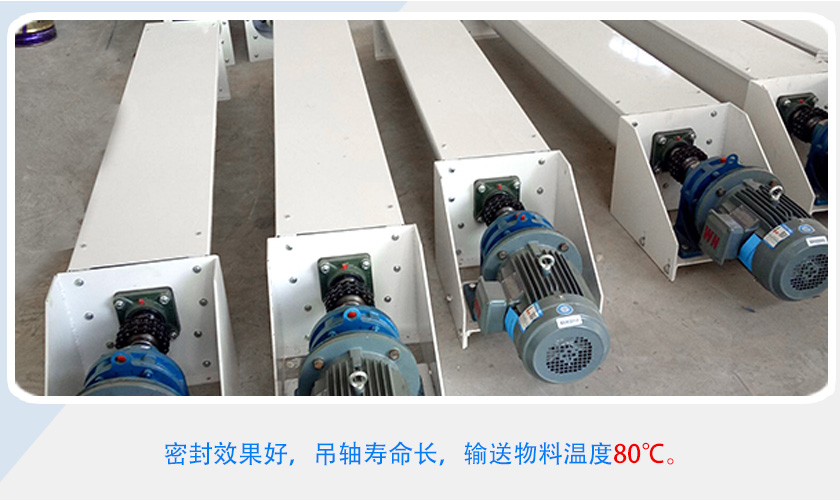

4、整機密封性好、噪聲低，輸送物料時，不會造成揚塵。

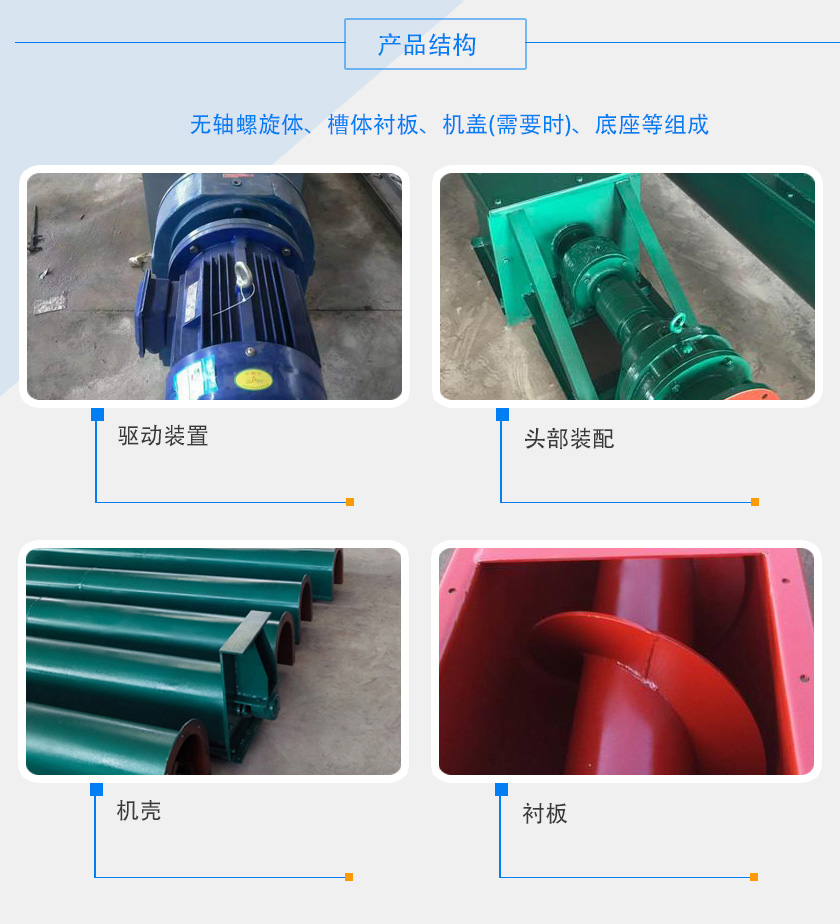

結構配置

U型螺旋輸送機結構配置

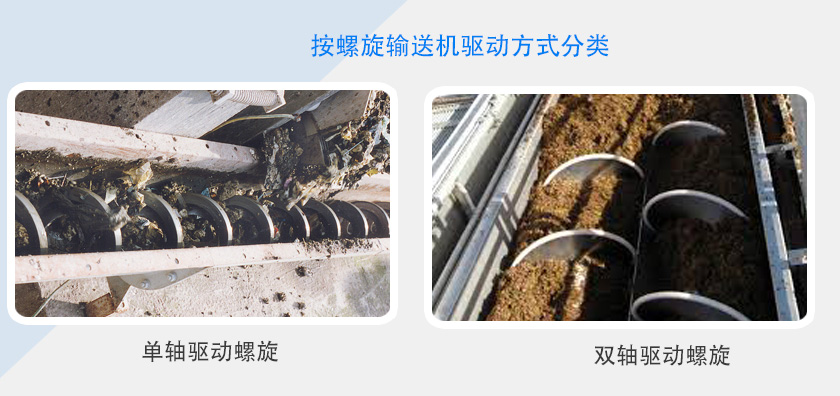

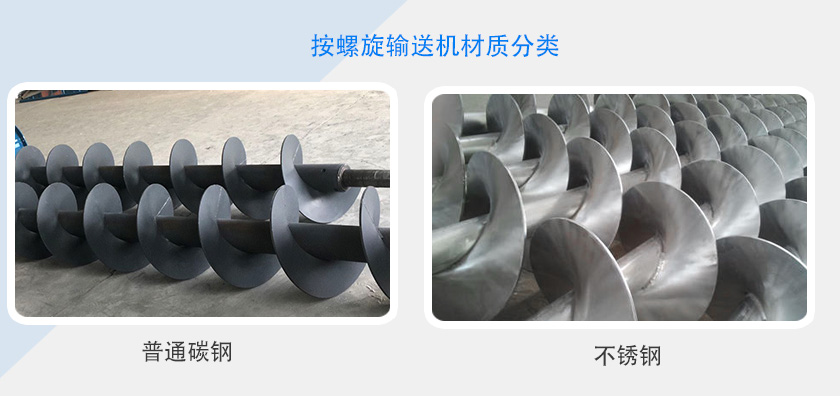

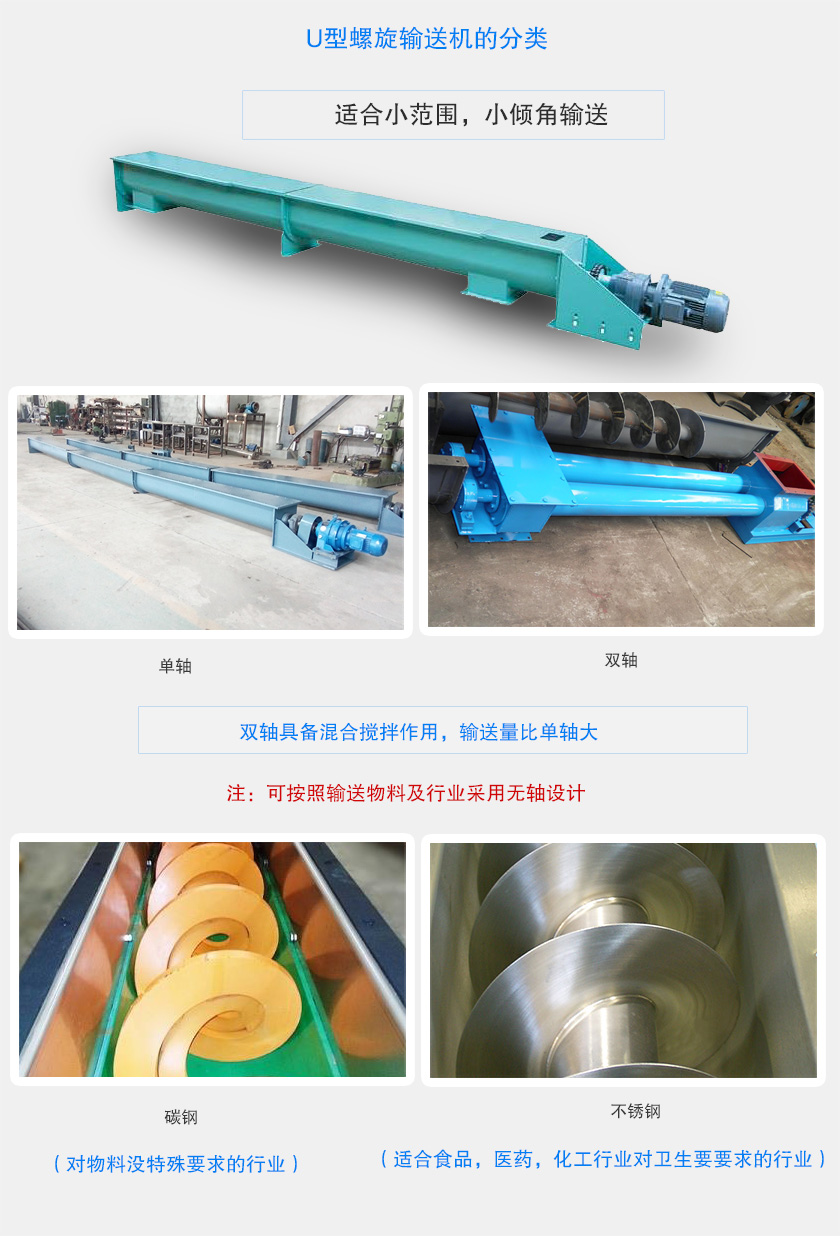

中間軸：一次性拉伸成型，分為有軸螺旋軸或無軸螺旋軸，葉片厚度控制在6~8mm

螺旋結構

驅動部位：三項異步電機或變頻電機。

減速機部位：擺線針輪減速機或齒輪減速機。

聯動部位：直連式聯軸器或鏈輪鏈條。

機殼：殼體或加裝襯

工作原理

U型螺旋輸送機工作時，電機帶動旋轉的螺旋葉片將物料推移而進行輸送，螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。

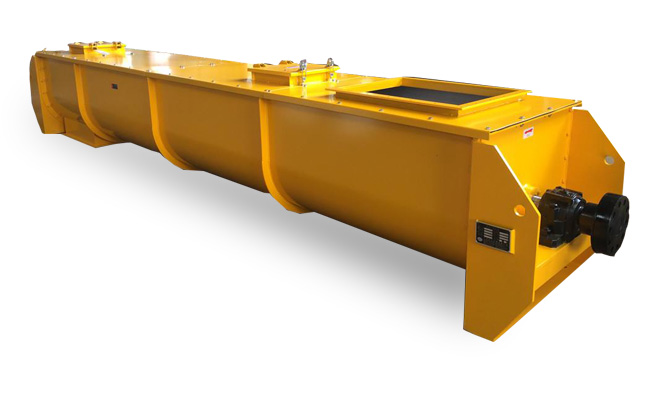

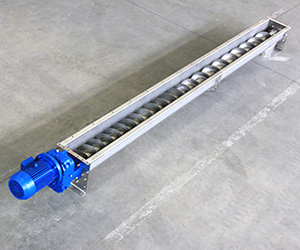

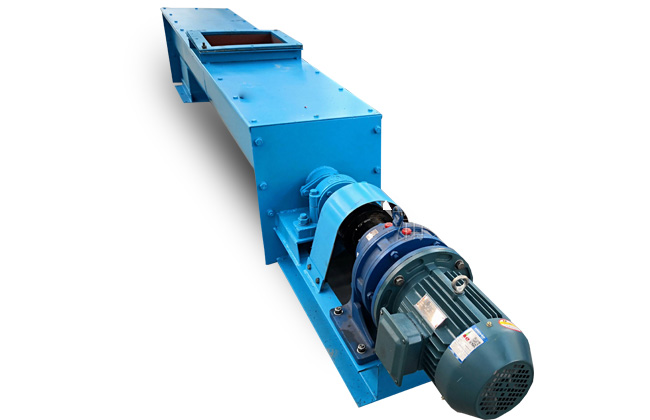

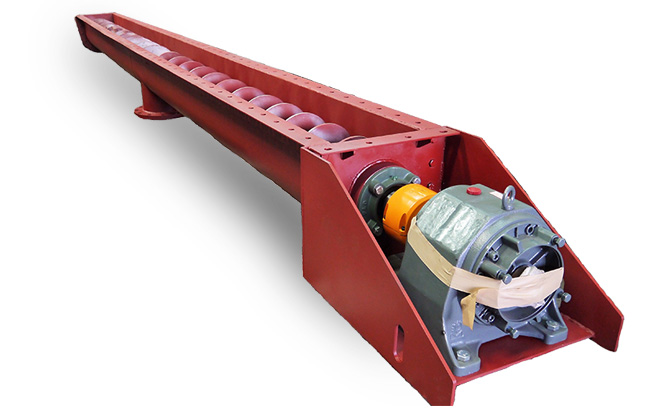

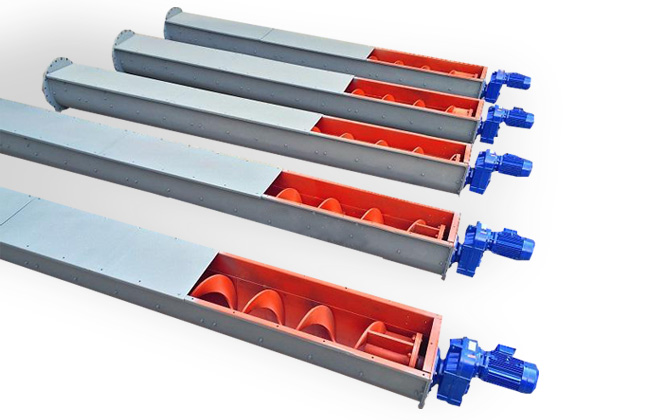

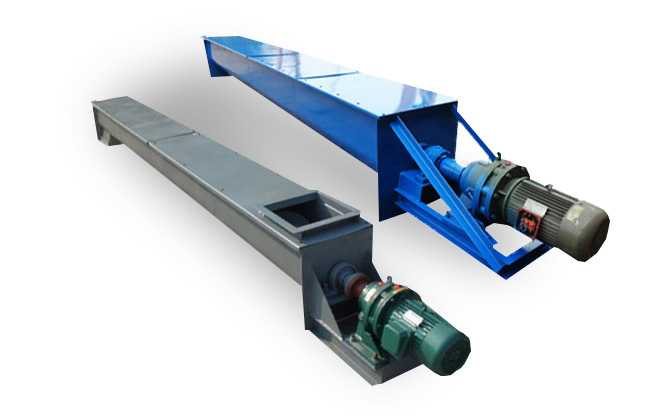

產品介紹

技術參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(水泥) t/h	轉速	減速機		電動機
直徑	長度	產量(水泥) t/h	轉速	型號	速比	功率
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
