直線型鏈板輸送機視頻

產品介紹

直線型鏈板輸送機是指在水平方向上輸送固態或成件物料的設備。它是以標準鏈板為承載面，由電機減速機為動力傳動。

材質：碳鋼、不銹鋼、熱塑鏈，根據您的產品的需要可選取不同寬度、不同形狀的鏈板來完場平面輸送、平面轉彎、提升、下降等要求。

直輸鏈板寬度：63.5、82.5、101.6、114.3、152.4、190.5、254、304.8mm。

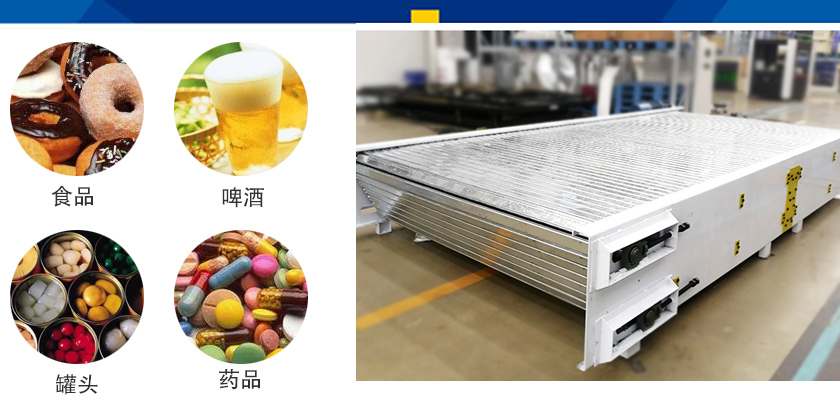

行業應用

直線型鏈板輸送機可廣泛適用于食品、啤酒、罐頭、藥品、飲料、化妝品和洗滌用品、紙制品、調味品等的自動輸送、分配和后道包裝的連線輸送。

現場視頻



突出優勢

1、輸送面平坦光滑、摩擦力小，物料在輸送線之間過渡平穩。

2、輸送速度7-14米/分鐘，輸送量可達15-60立方/時，輸送距離為長達70米。

3、輸送能力大，可承載大負荷，如電動車，摩托車，發電機等。

4、輸送速度準確穩定，可確保同步輸送準確。

結構及細節

直線型鏈板輸送機主要有動力裝置、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、鏈板等組成。

動力裝置：有電動機、減速器、傳動裝置及主動鏈輪裝置等組成，動力是由驅動裝置通過一對套筒滾子鏈輪傳給主軸，進而帶動槽板運行。

張緊裝置：采用螺旋拉緊的方式，用以調節牽引鏈條的松緊程度。

鏈條：材質可分為碳鋼、不銹鋼、熱塑鏈等，利用其循環往復運動提供牽引力。

鏈板：是鏈板輸送機的陳載體，由牽引鏈和槽板組成。

工作原理

直線型鏈板輸送機是利用固接在牽引鏈上的一系列鏈板在水平方向上輸送物料，以單片鋼板鉸接成環帶作為運輸機的牽引和承載構件承載面具有橫向隔片置于槽箱中驅動環帶借隔片將煤刮運輸出。

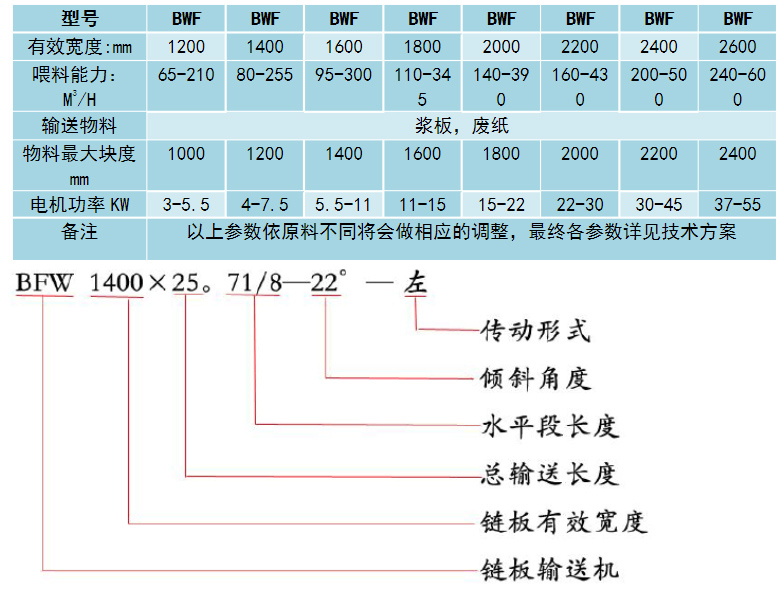

技術參數

客戶案例



直線型鏈板輸送機安裝

1、首先是根據設計的方案加工所需的輸送板鏈和鏈板，以及輸送架部件；

2、將加工好的輸送架部件根據安裝圖紙的要求，組裝成一個完成的線體輸送承載主體；

3、傳動裝置的安裝：在安裝好的輸送架一端加裝驅動軸，以及電機；電機通過鏈輪帶動驅動軸轉動。同時在線體的卡槽中安裝鏈輪，并且形成一個環形的閉合；

4、安裝輸送鏈板：輸送鏈板一般經過鍍鋅處理，鏈板安裝在鏈輪中間，鏈板的兩端通過螺母固定與鏈輪進行固定，以此通過鏈輪帶動鏈板運行；

5、安裝完鏈板后就可以將設備的“外殼”安裝上去，通過螺母與設備固定，這樣可以確保在使用中不會發生安全事故。
